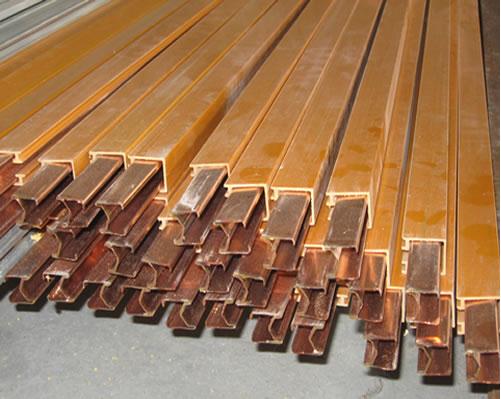

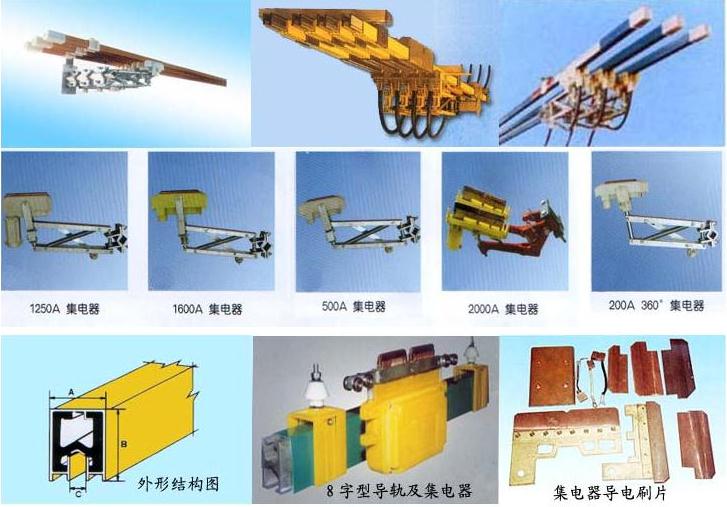

HXPnR-Hn型安全節能滑觸線，選用耐腐蝕的，導電性能優良的無氧銅作導體，具有許用電流密度高、阻抗低等優點。采用了鋁合金滑觸線的骨觸面形式，使集電器與導軌滑面的接觸更可靠，穩定性更高。由于導軌的外形尺寸與鋁導軌相同，配件可以互換，表現了該產品的通用性。在滿足移動設備受電的同時，可用于固定設備的輸電母線或作車間母線用。
H型單極銅滑觸線技術參數:
|
項目/型號 |
160A |
200A |
250A |
300A |
340A |
400A |
500A |
800A |
|
額定電流A |
160 |
200 |
250 |
300 |
340 |
400 |
500 |
800 |
|
20℃時的直流電阻 |
0.355 |
0.321 |
0.282 |
0.235 |
0.206 |
0.191 |
1.139 |
0.088 |
|
軌距80時的阻抗Ω/Km |
0.398 |
0.363 |
0.322 |
0.275 |
0.249 |
0.236 |
0.194 |
0.088 |
|
耐壓試驗Ω/Km |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
護套的可燃性 |
自滅型 |
— |
— |
— |
— |
— |
— |
— |
|
導軌的標準長度m |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
支架間距 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
H型單極銅滑觸線技術參數：
|
項目/型號 |
1000A |
1250A |
1600A |
2000A |
2500A |
3150A |
3500A |
4000A |
|
額定電流A |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
3500 |
4000 |
|
30℃時的直流電阻 |
0.077 |
0.0613 |
0.048 |
0.395 |
0.00317 |
0.0254 |
0.0233 |
0.0204 |
|
軌距150時的阻抗 |
0.148 |
0.141 |
0.134 |
0.124 |
0.122 |
0.112 |
0.112 |
0.109 |
|
耐壓試驗Ω/Km |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
